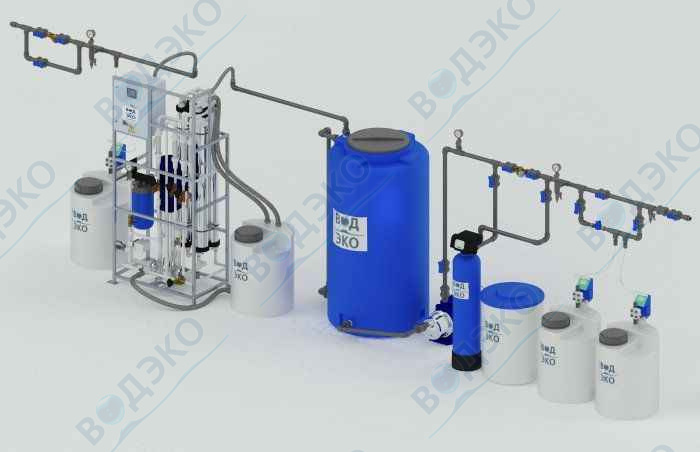

Для достижения нормативного уровня по показателям используемой воды система состоит из следующих блоков оборудования:
- Сетчатый фильтр Ду25 – 1шт.- Установка обратного осмоса АКВАФЛОУ RO – 1 шт.
- Автоматическая установка умягчения АКВАФЛОУ SR – 1 шт.
- Комплекс дозирования АКВАФЛОУ DC SP – 3 шт.
- Емкость 1000 л с поплавковым выключателем – 1 шт.
- Насос MQ 3-35 (G 1", 0,85 кВт) – 1 шт.
- Клапан соленоидный н/закр. D15 – 1 шт.
Расходные материалы:
- Таблетированная соль (фасовка мешок по 25 кг) – 4 шт.- ЭКОТРИТ М-10 (фасовка канистра по 22 кг) – 1 шт.
- ЭКОТРИТ В-22 (фасовка канистра по 22 кг) – 1 шт.
- ЭКОТРИТ В-16 (фасовка канистра по 20 кг) – 1 шт.
Краткое описание оборудования и расходных материалов:
1. Сетчатый фильтр Ду25
Фильтр сетчатый предназначен для защиты последующего водоочистного оборудования от повреждений, возникающих из-за проникновения инородных тел, таких как: частицы сварки, уплотнительные материалы, металлическая стружка, ржавчина и т.п. Это продлевает срок службы систем, установленных после фильтра, и предотвращает их преждевременный выход из строя.
2. Установка обратного осмоса АКВАФЛОУ RO
Осуществлять метод обратноосмотического обессоливания воды предлагается на установке обратного осмоса АКВАФЛОУ RO. Системы обратного осмоса АКВАФЛОУ поставляются полностью готовые к работе. Установка представляет собой рамную конструкцию, на которой располагаются технологические блоки:
- Блок тонкой очистки- Насос высокого давления
- Блок мембранного разделения
- Блок химической промывки
- КИПиА
Все оборудование собрано и испытано в заводских условиях. Установки оснащены комплектом защитной автоматики, системой управления на базе контроллера, необходимыми приборами для простой настройки и эксплуатации.
3. Установка водоочистная АКВАФЛОУ SA
Осуществлять метод натрий-катионирования предлагается на установке умягчения непрерывного действия. Установка состоит из двух корпусов фильтров, общего блока управления и бака-солерастворителя. Корпус каждого фильтра изготовлен из стеклопластика. Бак-солерастворитель используется для автоматического приготовления раствора поваренной соли, предназначенного для проведения регенерации загрузки. В качестве загрузки используются импортные сильнокислотные катионообменные смолы в Na-форме.
Режим работы: установка умягчения работает в непрерывном режиме: один корпус в работе, другой в стадии регенерации или в режиме ожидания до окончания фильтроцикла первого корпуса. Работа установок полностью автоматизирована и не требует постоянного присутствия обслуживающего персонала. Сигнал к началу регенерации поступает от встроенного водосчетчика, регистрирующего объем воды, прошедшей через установку. Регенерация осуществляется путем обработки ионообменной смолы раствором поваренной соли из бака-солерастворителя.
Состав установки:
- Блок управления Fleck типа twin – 1 шт.
- Дренажно-распределительная система – комплект
- Сильнокислотный катионит – комплект
- Бак-солерастворитель в сборе – 1 шт.
- Соль таблетированная – мешок 25 кг.
4. Комплексы дозирования АКВАФЛОУ DC SP
Три пропорциональных комплекса дозирования реагентов предназначены для коррекционной обработки воды реагентами ЭКОТРИТ:
М10 - Для предотвращения отложений минеральных солей в установках обратного осмоса
В-22 - для коррекционной обработки воды, предотвращает процессы кислородной коррозии
В-16 - препарат комплексного действия, предназначен для коррекционной обработки воды паровых котлов низкого и среднего давления с целью предотвращения процессов накипеобразования
В состав установки входит:
- Дозирующий насос с ж/к дисплеем и датчиком сухого хода – 1 шт.
- Установочный набор (кронштейн, химстойкие шланги, клапаны) - 1 комплект
- Химическистойкий бак для реагента – 1 шт.
5. Накопительная емкость 500 л. оборудована датчиком уровня, по сигналу с которого включается в автоматическом режиме установка обратного осмоса.
6. Насос Grundfos MQ 3-45 подаёт воду от накопительной емкости.
7. Соленоидный клапан
8. Реагент ЭКОТРИТ™ М-10
ЭКОТРИТ™ М-10 представляет собой очищенный водный раствор смеси фосфоновых кислот. Механизм действия реагента основан на известном свойстве фосфонатов, взятых в субстехиометрическом количестве, подавлять осаждение солей жесткости из пересыщенных растворов. Действующие компоненты не снижают эффективности даже в присутствии большого количества соединений железа.
Обработка питательной воды реагентом позволяет продлить срок службы мембранных элементов, а также увеличить интервал между их промывками в 2-4 раза.
9. Реагент ЭКОТРИТ В-22
Реагент ЭКОТРИТ В-22 предназначен для коррекционной обработки воды, предотвращает процессы кислородной коррозии конструкционных материалов оборудования и трубопроводов. Реагент ЭКОТРИТ В-22 представляет собой водный раствор бисульфита натрия со специальной катализирующей добавкой, повышающей эффективность его использования. Механизм противокоррозионного действия реагента включает в себя химическое связывание растворённого в воде кислорода и образование защитной магнетитной пленки на поверхности металла. В отличие от метода обескислороживания воды с использованием сульфита натрия, связывание кислорода в питательной воде, обработанной реагентом ЭКОТРИТ В-22, начинается уже при комнатной температуре, а оптимальная температура процесса составляет 70°С (процесс завершается за 3-5 секунд). Реагент сохраняет свою эффективность в системах с рабочей температурой до 270°С.
Рекомендации по дозированию:
Расход реагента ЭКОТРИТ В-22 зависит главным образом от содержания растворенного кислорода в обрабатываемой воде, и находится в пределах от 5 до 100 г/м3. Контроль расхода реагента осуществляется поддержанием содержания сульфитов в котловой воде на уровне 20-40 мг/дм3. Перед использованием реагент рекомендуется разбавить умягчённой водой в 4-10 раз.
10. Реагент ЭКОТРИТ В-15
ЭКОТРИТ В-15 препарат комплексного действия, предназначен для коррекционной обработки воды паровых котлов низкого и среднего давления с целью предотвращения процессов накипеобразования, а также процессов коррозии конструкционных материалов элементов котла. Реагент ЭКОТРИТ В-15 представляет собой водный щелочной раствор смеси фосфатов и сульфитов натрия. Предотвращение процесса накипеобразования обусловлено содержащимися в реагенте фосфатами, которые взаимодействуют с солями жесткости с образованием соединений, выпадающих в толще водяного объёма котла в осадок в виде тонкодисперсной взвеси, легко удаляемый с продувкой из системы. Механизм противокоррозионного действия реагента обусловлен, с одной стороны, тем, что он корректирует щелочность воды, замедляя протекание процесса углекислотной коррозии. С другой стороны, содержащиеся в реагенте сульфиты, связывают растворённый в воде кислород и способствуют формированию защитной магнетитной пленки на поверхности металла, что препятствует протеканию процесса кислородной коррозии.
Рекомендации по дозированию:
Доза реагента ЭКОТРИТ В-15 зависит от качества питательной воды и находится в пределах от 10 до 40 г/м3. Контроль расхода реагента осуществляется поддержанием содержания фосфатов в котловой воде на уровне 10-20 мг/дм3. Перед использованием реагент рекомендуется разбавить очищенной водой в 5-30 раз.
11. Таблетированная соль
ВНИМАНИЕ:
1. В стоимость данного комплекта оборудования не входит: комплект обвязочных материалов и арматура, монтажные и пуско-наладочные работы.
2. Предложенный состав оборудования является ориентировочным и может меняться в зависимости от качества исходной воды, дополнительных требований Заказчика, особенности автоматики котельной, требований проекта и других факторов. Для подтверждения состава и стоимости оборудования необходимо обратится к техническим специалистам компании «ВОДЭКО».
3. Для подтверждения необходимого состава оборудования необходимо направить заявку нашему техническому специалисту/менеджеру и приложить анкету на подбор оборудования Анкета для котельных
4. В комплекте с оборудованием Заказчику передается: паспорт, инструкция по эксплуатации и декларация соответствия на оборудование.
Показатель | Исходное значение | Требующееся значение |
---|---|---|
Жесткость исх воды: | не более 7,0 мг-экв/л | 0,7 мг-экв/л |
Растворенный кислород: | ориентировочно 6,0 мг/л | 0,05 мг/л |
рН: | ориентировочно 7,0 | 7,0-11,0 |
